近幾年塑料管道的增速很快，尤其是β稀土成核劑用在民用應用領域，其用量和增長速度都十分顯著。我國化工PP-H管道行業發展并不規范，國內缺乏比較少的β-PP-H材料，許多生產廠家用PP-B替代，不過相對化工管道的應用來說還是存在較大差距。

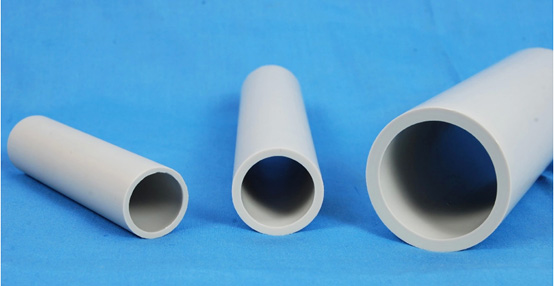

北京某石化廠家用我司β稀土成核劑生產了β-PP-H管道，滿足了化工管道領域的要求。由于β晶型結構改善了PP材料的機械性能，提高抗沖擊強度，降低了材料的缺口敏感性，還具有耐化學性好，耐高溫性以及良好的抗蠕變性能。
以下表格為β稀土成核劑對PPH的改性效果數據：
| 項目 | WBG含量 % | 0 | 0.2 | 0.3 |
| 流動速率 | g/10min | 3.494 | 2.944 | 3.985 |
| 拉伸屈服強度 | MPa | 34.5 | 32.0 | 34.0 |
| 斷裂強度 | MPa | 19.2 | 28.6 | 29.4 |
| 斷裂伸長率 | % | 580 | 610 | 554 |
| Izod缺口沖擊強度 -20℃ | kJ/m2 | 1.2 | 1.8 | 1.8 |
| Izod缺口沖擊強度 23℃ | kJ/m2 | 4.7 | 8.2 | 8.3 |
| 彎曲模量 | MPa | 1387 | 1344 | 1404 |
| 熱變形溫度 | ℃ | 85.6 | 119.8 | 127.7 |
廣東煒林納新材料科技股份有限公司主要產品有塑料功能助劑(包括PVC穩定劑、無鉛化穩定劑、PVC發泡專用助劑、塑料高級潤滑劑(PE蠟、酯類潤滑劑等)、成核劑、無機粉體表面處理劑等。咨詢熱線：0757-66871832
掃一掃!官方二維碼
