PVC最終制品用于不同的行業。性能不同，鈣鋅穩定劑的評價和測試就需要不同的方法。總的來說，有靜態和動態兩大種方法，其中靜態的有剛果紅試紙法、老化烘箱試驗和電勢法，動態的有轉矩流變儀實驗和動態雙輥實驗，鈣鋅穩定劑廠家今天與您一起討論靜態的剛果紅試紙法。

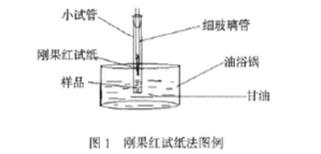

根據國標GB2917.1–2002，剛果紅實驗法作為測試鈣鋅穩定劑的一種主要測試方法，其實驗裝置如圖1所示。
使用油浴鍋，內置甘油，將要測試的鈣鋅穩定劑混合均勻后的物料裝入小試管之中，輕微震蕩使物料變的結實，然后放入油浴鍋之中，油浴鍋中甘油提前設定溫度約170℃，使小試管內PVC物料的上表面與甘油的上表面相平，小試管上方，塞入一個帶有細玻璃管的塞子，玻璃管上下通透，在玻璃管的下方將剛果紅試紙打卷插入，使剛果紅試紙的下邊緣與PVC物料的上邊緣相距約2 cm。實驗開始后，記錄下從放入試管至試管內剛果紅試紙開始變為藍色的時間，即為熱穩定時間。這個實驗的基本理論是當PVC在約170℃下的溫度時，會急劇分解，但由于添加了熱穩定劑，抑制了其分解，隨著時間的延長，鈣鋅穩定劑發生消耗，當消耗完成時，PVC會急劇分解釋放出HCl氣體，此時，試管內的剛果紅試劑由于極易與HCl發生反應而變色，會立刻顯現出來，記錄下此時的時間，通過時間的長短來判斷鈣鋅穩定劑效果的優劣。
廣東煒林納，18年專業研發生產PVC熱穩定劑。我司的鈣鋅穩定劑熱穩定性能好、潤滑平衡、可滿足廠家對力學性能的要求。更多詳情，請撥打電話400-104-9289。您的關注，我們的動力(*^__^*)……
掃一掃!官方二維碼
