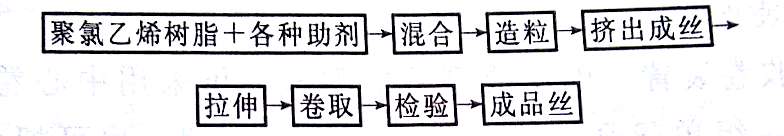

我們先看一下PVC單絲擠出成型的生產工藝流程圖，先對概況有個大致的了解：
再來，我們對工藝流程的各步驟做個簡單說明解析：
1、原料混合
高速混合機出料溫度115～120℃；冷卻混合機出料溫度低于50℃。配料前，必須將聚氯乙烯樹脂、PVC穩定劑、潤滑劑進行過篩處理，除去雜質，保證拉絲正常進行，減少斷頭率。所用顏料最好研磨后再使用，這樣可使單絲色澤均勻一致。
2、造粒
造粒溫度控制在160～170℃。如果用螺桿長徑比較大的擠出機生產單絲，也可省去造粒工序，用粉料直接抽絲。
3、成絲
擠出機機筒溫度，從加料段開始分別為90℃、120℃、150℃和160℃，機頭溫度為170～180℃。冷卻水槽水溫為30～50℃。
4、拉伸
如生產窗紗絲，為了便于編織，要求有較大的結節強度和伸長率，對強度要求不高，拉伸倍率可小一些，為2.5～3.5倍I生產繩索絲要求強度高，伸長率小，要求拉伸倍率大，為3.5～4.5倍。為了單絲質量穩定，提高熱收縮溫度，減少回縮，要在沸水浴中進行熱處理，還要使第三牽伸輥的轉速比第二牽伸輥的轉速慢3%~5%。
掃一掃!官方二維碼
