PVC行業的朋友們，你們是否經常遇到“落錘沖擊性能”，雖大概知道什么意思但又不能確切地弄懂？廣東鈣鋅穩定劑廠家的小編專門找來了這篇普及文。各位看官拿走不謝。

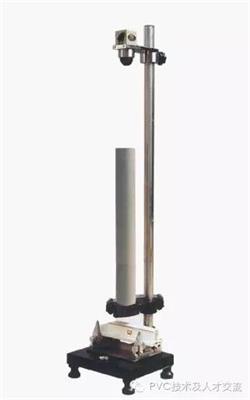

1. 制取試樣，擠出機擠出寬約7mm，長約1m，厚約1mm-1.25mm的測試試樣或者從型材、側板上截取寬度不少于19mm的平直段作為測試試樣；
2. 選擇錘頭及模座，側板選擇a錘頭和a模座，型材選擇b錘頭和b模座；
3. 計算初始落錘高度：h0=d*1.8*454*103/(25.4*w)
h0：初始落錘高度in，從試樣表面算起；
d：試樣平均厚度mm；
w：落錘重量g。
4. 沖擊試樣并進行記錄，如果在初始高度沖擊試樣，試樣出現破壞，標記X（脆性破壞標記為XB，韌性標記為XD，判斷脆韌破壞參照ASTM D4226-05），并下調1 in沖擊式樣，如果試樣沒有破壞，，標記為○，并上調1 in；
5. 數據處理，將實驗數據進行整理，計算平均破壞高度，平均脆性破壞高度，平均破壞能量以及平均脆性破壞能量
h=h0+d(A/N±0.5)
h:平均（脆性）破壞高度；
h0：最低破壞高度；
d：增加或降低高度；
A：從h0開始的破壞指數；
N：破壞發生的總次數。
平均（脆性）破壞能量=h*w 單位in.*Ibf(J)
6. 實驗總結，將實驗的數據制作表格，填上必要的說明信息；
7. 實驗結束，清理衛生，整理儀器，填寫使用記錄。
掃一掃!官方二維碼
