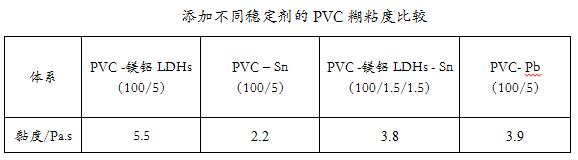

糊黏度是衡量PVC糊加工性能的最重要指標，通常情況下，體系中加入固體物質會使糊黏度上升，加入液體物質會使糊黏度下降。為了PVC熱穩定劑考察鎂鋁LDHs的加入是否會對PVC糊的黏度產生一定的影響，對PVC -鎂鋁LDHs、PVC - Sn、PVC -鎂鋁LDHs - Sn和PVC - Pb體系進行了黏度測試。測試結果見下表:
這是由于當LDHs少量加入時，LDHs嵌入PVC長鏈中，當物料流動時，PVC長鏈由于LDHs的阻隔流動黏度下降，流動性增加，而LDHs本身的層狀結構也使其具有一定的潤滑性，當L.DHs的含量進一步增加時，由于LDHs顆粒間的碰撞概率增加，互相剪切，又使黏度增加。而添加錫的體系，由于錫本身就是液體，黏度低，易于加工。由表格可以看出，PVC - Al LDHs的加入很大程度上增加了體系的黏度，而減少其用量使其與Sn復配后的體系的黏度則大幅度下降，接近了PVC/ Pb(100/5)體系。
LDHs和錫復合體系與加鉛鹽體系黏度接近，也就是說，對于制品的加工，在黏度方面，LDHs與有機錫按此比例復配后的復合穩定劑可以取代鉛鹽，而不增加體系的加工難度。
掃一掃!官方二維碼
